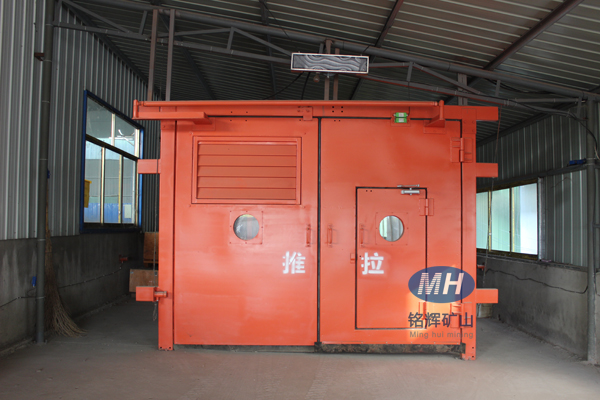

【摘 要】無壓自動透視風門為鋼結構風門，能滿足反風要求，無須再設置反向風門。 同一聯絡巷內安裝兩道風門，風門的兩端分別安裝4 個紅外傳感器，在風門的兩端形成檢測器，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，即可以實現自動開關，在礦井停電情況下可靠人力開閉風門，方便和靈活，提高了風流控制設施的質量和礦井抗災能力。





在二套雙扇風門的兩端分別安裝 4 個紅外、傳感器，在風門的兩端形成檢測器，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當 A 門有人經過時，傳感器發生信號，A 門動力源通電，打開 A 風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況），在 A 門打開時，語音箱得到觸發信號，使聲光信號器動作，提示警示語“風門打開，請注意安全”并且觸發綠燈閃爍，B 門語音箱同進提示“前方風門打開，請您稍候”伴有紅燈亮，B 門有閉鎖，以防止兩扇門同時打開使風流短路，影響煤礦通風安全；經過適當的延時，A 門自動關閉，等到傳感器檢測關閉到位后，警示語音、綠燈關閉，紅燈常亮。





A 門與 B 門相互閉鎖， 即 A 門動作時 B 門不能動作，B 門動作時 A 門不動作。 當風流反向時（反風演習停電時），磁控制裝置保證風門的閉鎖功能，確保了風流反向時風門不被吹開，兼顧了反向風門的作用。
